레이저 용접치

PLW Series

높은 안정성

비접촉 가공으로 높은 가공 안정성 실현
저열 손상 과정

레이저 조사 시간0.02sec.이하
다양한 고객 맞춤형 설계에도 대응

인라인화 등은 문의하여 주십시오.

특징

・고속/고품질/고안정성의 펄스 YAG 레이저 발진기를 탑재한 만능 레이저 용접 장치.
・30W~600W의 8가지 기종 구비. 미세 정밀 용접부터 자동차 부품 용접까지 폭넓게 대응
・빔 최소 지름 φ0.2mm~　※더욱 더 작은 지름을 원하시는 경우는 별도로 문의하여 주십시오
・수동 운전과 자동 운전을 쉽게 전환할 수 있어 시제품 및 개발부터 양산까지 1대로 커버
・가공 스테이지에 작업물을 고정하고 레이저 출사 유닛을 X/Y/Z 3개 축에서 주사하기 때문에 핸들링이 어려운긴 작업물이나 중량감 있는 작업물가공 시에도 최적
・안전 커버 표준 장착　※클래스1 사양에도 대응 가능
・다양한 고객 맞춤 설계에도 대응(인라인화, 파이버 레이저/반도체 레이저 탑재등)

용도

전자 부품, 전기장치 부품, 기계 부품, 의료용 부품, 광부품, 정밀판금 용접
모터 코일 등의 구리선, 전지 탭 부착, 선재 및 단자 용접
각종 금속, 이종 금속, 겹치기 용접, 맞대기 용접

가공 예

의료용 금속 와이어 끝부분 구형
와이어 φ0.2mm, 구 지름 φ0.35mm

의료용 금속 와이어 끝부분 구형
와이어 φ0.2mm

SUS 파이프 끝부분 봉지 용접
와이어 φ0.2mm

Cu 후판 맞대기 용접
판 두께 1.0mm

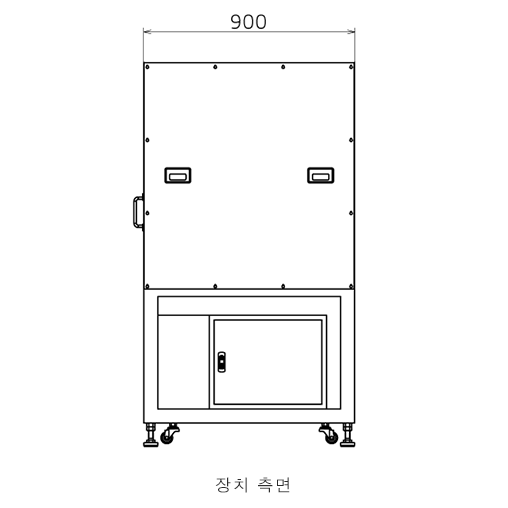

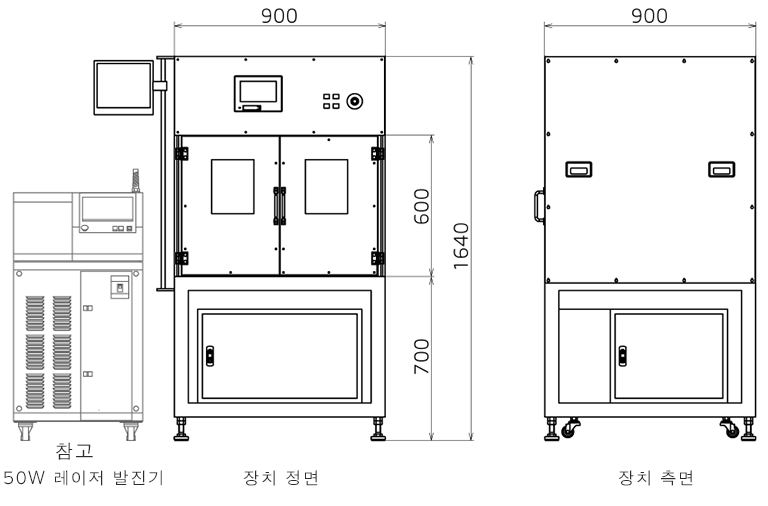

장치 외관 치수

장치 사양

레이저 발진기	레이저 종류	YAG 레이저
	파장	1064nm
	출력	30W~600W까지 8가지 기종 중에서 선택
	최대 피크 파워	3kW~10kW(사용 레이저에 따름)
	최대 출력 에너지	30J~100J/P　＠10ms
	펄스 수	0.3ms~100ms(사용 레이저에 따름)
	최대 반복 주파수	30pps~500pps(사용 레이저에 따름)
가공 동작	유효 가공 범위	300mm × 300mm
	레이저 조사 방법	레이저 조사 유닛 이동＋레이저 조사 동기화
	반복 위치 결정 정밀도	(X,Y,Z) ≦ ±0.025mm
	위치 결정 분해능	(X,Y,Z) ≦ 0.01mm
	최대 이동 속도	(X,Y) ≧ 100mm/sec　　(Z) ≧ 10mm/sec
용력	전원	삼상 200/220V　±10％　　50/60Hz
	사용 전력	25A~70A(사용 레이저에 따름)

・레이저 발진기

레이저 종류: YAG 레이저
파장: 1064nm
출력: 30W~600W까지 8가지 기종 중에서 선택
최대 피크 파워: 3kW~10kW(사용 레이저에 따름)
최대 출력 에너지: 30J~100J/P　＠10ms
펄스 수: 0.3ms~100ms(사용 레이저에 따름)
최대 반복 주파수: 30pps~500pps(사용 레이저에 따름)

・가공 동작

유효 가공 범위: 300mm × 300mm
레이저 조사 방법: 레이저 조사 유닛 이동＋레이저 조사 동기화
반복 위치 결정 정밀도: (X,Y,Z) ≦ ±0.025mm
위치 결정 분해능: (X,Y,Z) ≦ 0.01mm
최대 이동 속도: (X,Y) ≧ 100mm/sec　　(Z) ≧ 10mm/sec

・용력

전원: 삼상 200/220V　±10％　　50/60Hz
사용 전력: 25A~70A(사용 레이저에 따름)

데모 기기 견학

데모 기기 견학이 가능합니다.
견학을 원하시는 분은 이 사이트에 기재된 연락처로 희망 일자, 인원수를 알려 주십시오.

FURUKAWA BUSSAN CO., LTD. YOKOHAMA LAB. (Iida Bldg. 1F, No.50, Tobecho 3-chome, Nishi-ku, Yokohama City, Kanagawa, Japan)
