電線製造用資材

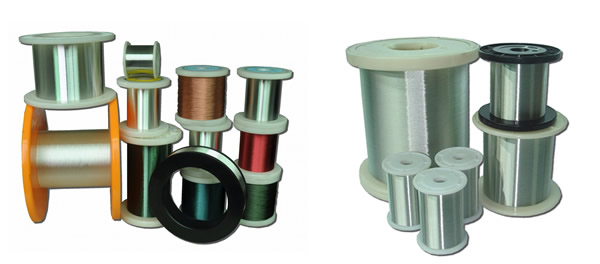

細線線材

国内外製の電線用線材を取り扱っております。
銀メッキ、錫メッキ、単線、撚り線など各種線材についてお問合せ下さい。

主な用途ヒーター線、同軸線及び各種被覆線用コア線、シールド線、編組線用

	銀メッキ線	錫メッキ線	裸線
材質	銅線、銀入銅合金線、錫入銅合金線 (軟線及び硬線)	銅線、錫入銅合金線 (軟線及び硬線)	銅線 (軟線及び硬線)
単線	0.012～1.63mm	0.02～0.10mm	0.012～1.63mm
撚線	0.012～0.05mm x 7、19、37本撚り右撚り(S撚り)	0.02～0.05mm x 7、19、37本撚り右撚り(S撚り)	0.012～0.05mm x 7、19、37本撚り右撚り(S撚り)
ボビン	PL-3G、P-1、P-5、P-8、PC-80B、 PC-140B、DIN-200、DIN-250他	PL-3G、P-1、P-5、P-8、PC-80B、 PC-140B、DIN-200、DIN-250他	PL-3G、P-1、P-5、P-8、PC-80B、 PC-140B、DIN-200、DIN-250他

銀メッキ線

材質：銅線、銀入銅合金線、錫入銅合金線(軟線及び硬線)
単線：0.012～1.63mm
撚線：0.012～0.05mm
x 7、19、37本撚り右撚り(S撚り)
ボビン：PL-3G、P-1、P-5、P-8、PC-80B、PC-140B、DIN-200、DIN-250他

銀メッキ線

材質：銅線、錫入銅合金線(軟線及び硬線)
単線：0.02～0.10mm
撚線：0.02～0.05mm
x 7、19、37本撚り右撚り(S撚り)
ボビン：PL-3G、P-1、P-5、P-8、PC-80B、PC-140B、DIN-200、DIN-250他

裸線

材質：銅線(軟線及び硬線)
単線：0.012～1.63mm
撚線：0.012～0.05mm
x 7、19、37本撚り右撚り(S撚り)
ボビン：PL-3G、P-1、P-5、P-8、PC-80B、PC-140B、DIN-200、DIN-250他

上記以外の材質(SUS、アルミ、ニッケル等)や仕様の線材についてもお問い合わせ下さい。

ボビン/ドラム

海外製のボビン及びドラムを取り扱っております。
金属線、非鉄線、ケーブル等の巻取用に各種ございます。

主な用途伸線工程、撚り線工程及び押出工程など各種電線製造工程での線材巻取

■スチールコード用ボビン

型番	鍔径	胴径	内幅	外幅	軸穴径
B40	255mm	118mm	152mm	166mm	17mm
B60	255mm	118mm	152mm	166mm	33mm
B80	255mm	118mm	314mm	328mm	17mm

B40

鍔径：255mm
胴径：118mm
内幅：152mm
外幅：166mm
軸穴径：17mm

B60

鍔径：255mm
胴径：118mm
内幅：152mm
外幅：166mm
軸穴径：33mm

B80

鍔径：255mm
胴径：118mm
内幅：314mm
外幅：328mm
軸穴径：17mm

■ソーワイヤー用ボビン

型番	鍔径	胴径	内幅	外幅	軸穴径
SAW WIRE	255mm	118mm	154mm	170mm	33mm
SAW WIRE -100	315mm	156mm	315mm	345mm	150mm

SAW WIRE

鍔径：255mm
胴径：118mm
内幅：154mm
外幅：170mm
軸穴径：33mm

SAW WIRE -100

鍔径：315mm
胴径：156mm
内幅：315mm
外幅：345mm
軸穴径：150mm

規格品以外については、お客様の仕様図面及び数量に応じてご対応致しますのでお問い合わせ下さい。

極細同軸線

海外製の極細同軸線を取り扱っております。

主な用途電子機器内用配線、医療用ケーブル、無線アンテナケーブルなど

■横巻きシールドタイプ

サイズ		材質	AWG40	AWG42	AWG44	AWG46
内部導体	材質		錫メッキ合金銅線		銀メッキ合金銅線
内部導体	撚線	[本/mm]	7/0.03	7/0.025	7/0.02	7/0.016
内部誘電体	材質		フッ素系樹脂
内部誘電体	外径	[mm]	0.25	0.178	0.155	0.115
シールド線	材質		錫メッキ合金銅線
シールド線	外径	[mm]	0.312	0.236	0.205	0.155
ジャケット	材質		フッ素系樹脂
ジャケット	外径	[mm]	0.37	0.29	0.26	0.21

AWG40

・内部導体

材質：錫メッキ合金銅線
撚線：7/0.03(本/mm)

・内部誘電体

材質：フッ素系樹脂
外径：0.25 mm

・シールド線

材質：錫メッキ合金銅線
外径：0.312 mm

・ジャケット

材質：フッ素系樹脂
外径：0.37 mm

AWG42

・内部導体

材質：錫メッキ合金銅線
撚線：7/0.025(本/mm)

・内部誘電体

材質：フッ素系樹脂
外径：0.178 mm

・シールド線

材質：錫メッキ合金銅線
外径：0.236 mm

・ジャケット

材質：フッ素系樹脂
外径：0.29 mm

AWG44

・内部導体

材質：銀メッキ合金銅線
撚線：7/0.02(本/mm)

・内部誘電体

材質：フッ素系樹脂
外径：0.155 mm

・シールド線

材質：錫メッキ合金銅線
外径：0.205 mm

・ジャケット

材質：フッ素系樹脂
外径：0.26 mm

AWG46

・内部導体

材質：銀メッキ合金銅線
撚線：7/0.016(本/mm)

・内部誘電体

材質：フッ素系樹脂
外径：0.115 mm

・シールド線

材質：錫メッキ合金銅線
外径：0.155 mm

・ジャケット

材質：フッ素系樹脂
外径：0.21 mm

■編組シールドタイプ

サイズ		単位	AWG32	AWG32	AWG36
内部導体	材質		銀メッキ合金銅線
内部導体	撚線	[本/mm]	7/0.08	7/0.08	7/0.05
内部誘電体	材質		FEP	FEP	PFA
内部誘電体	外径	[mm]	0.68	0.68	0.40
シールド線1	材質		錫メッキ合金銅線
シールド線1	外径	[mm]	0.90	0.90	0.61
シールド線2	材質		錫メッキ合金銅線
シールド線2	外径	[mm]	1.12	---	---
ジャケット	材質		FEP	FEP	PFA
ジャケット	外径	[mm]	1.32	1.13	0.81

AWG32

・内部導体

材質：銀メッキ合金銅線
撚線：7/0.08(本/mm)

・内部誘電体

材質：FEP
外径：0.68 mm

・シールド線1

材質：錫メッキ合金銅線
外径：0.90 mm

・シールド線2

材質：錫メッキ合金銅線
外径：1.12 mm

・ジャケット

材質：FEP
外径：1.32 mm

AWG32

・内部導体

材質：銀メッキ合金銅線
撚線：7/0.08(本/mm)

・内部誘電体

材質：FEP
外径：0.68 mm

・シールド線

材質：錫メッキ合金銅線
外径：0.90 mm

・ジャケット

材質：FEP
外径：1.13 mm

AWG36

・内部導体

材質：銀メッキ合金銅線
撚線：7/0.05(本/mm)

・内部誘電体

材質：PFA
外径：0.40 mm

・シールド線

材質：錫メッキ合金銅線
外径：0.61 mm

・ジャケット

材質：PFA
外径：0.81 mm

規格品以外については、お客様の仕様図面及び数量に応じてご対応致しますのでお問い合わせ下さい。
